Освещение нефтяных месторождений

Совокупность предприятий нефтегазовой отрасли образует важный сектор промышленности, играющий большую роль в экономике нашей страны. Все объекты, связанные с добычей, транспортировкой или переработкой углеводородов, совершенно непохожи друг на друга. Они различаются территориальными особенностями, типами управленческой структуры, технологической оснащенностью. С другой стороны, у них присутствуют схожие черты, характерные для организаций, занимающихся извлечением и модификацией нефти и газа. Одной из сходных характеристик является важность наличия качественного искусственного освещения на всех объектах нефтянки.

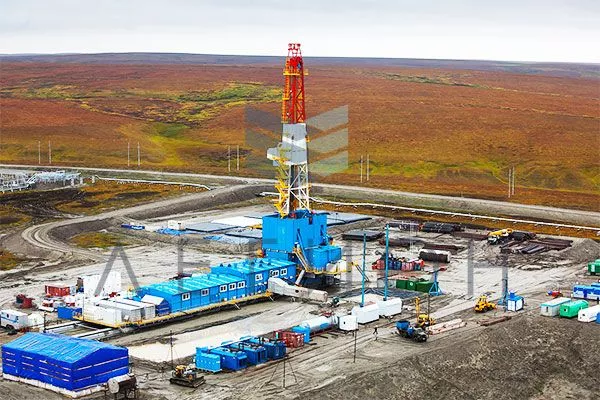

Типичное месторождение выглядит, как огромный открытый комплекс, раскинувшийся на территории размером 15-20 гектаров. Температура окружающей среды, в зависимости от географии разрабатываемой залежи, находится в диапазоне -50 до +50 градусов. Подразумеваемые ветровые силы относятся к 1-7 зонам, а сейсмоактивность - любая.

Типовая структура залежи:

• Центр добычи. Постройки располагаются на огромной открытой местности. В их состав входят разнообразные комплексы оборудования, насосные и компрессорные станции, трубопроводные магистрали;
• Временный или постоянный поселок. Он состоит из зданий различного назначения и транспортной развязки;
• Промышленный блок. Он включает энергетические установки и производственные мощности;
• Сырьевая база. К ней относятся складские помещения, цистерны, точки погрузочно-разгрузочных работ, железнодорожные пути.


Обустройство системы иллюминации на объектах, связанных с добычей углеводородов, имеет свои специфические характеристики, соответствующие выполняемым задачам. С другой стороны особенности освещения месторождений сравнительно не отличаются от основных принципов оснащения световыми конструкциями других промышленных структур.

Внутренне освещение производства конструируется с использованием промышленных светильников различных модификаций: накладные, подвесные, встроенные. Источники света в перечисленных изделиях должны обеспечивать комфортную освещенность цехов. Лампы могут быть люминесцентными, металлогалогенными или светодиодами. Нередко к светильникам предъявляются особые требования в области защиты от влаги, взрыва и пыли.

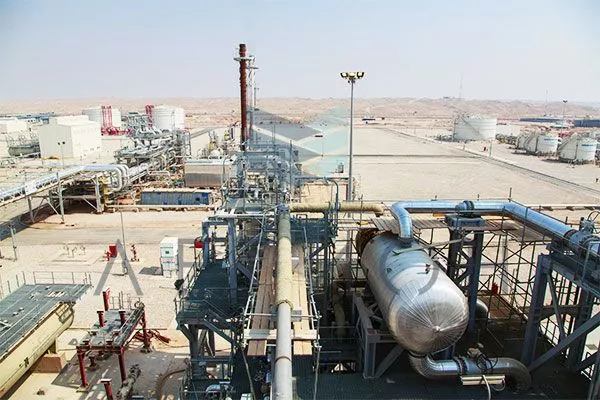

Внешняя иллюминация классифицируется на освещение малогабаритных и крупногабаритных конструкций. К первым относятся: низкие постройки, дороги, станции. Ко вторым причисляются: платформы добычи, склады цистерн, ж/д пути и прочее. В 1-м случае используются маломощные светильники и прожекторы, монтируемые на опоры высотой до 10 м или непосредственно на обслуживаемых объектах.

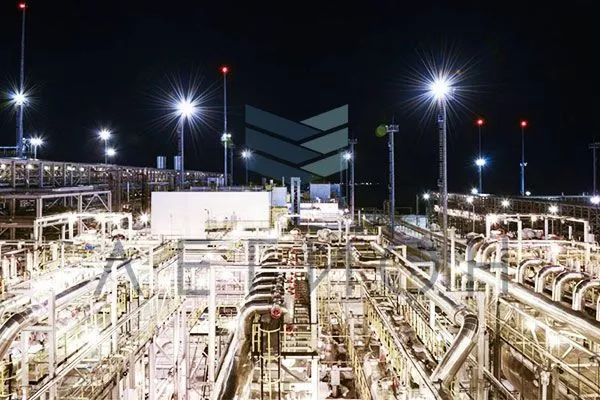

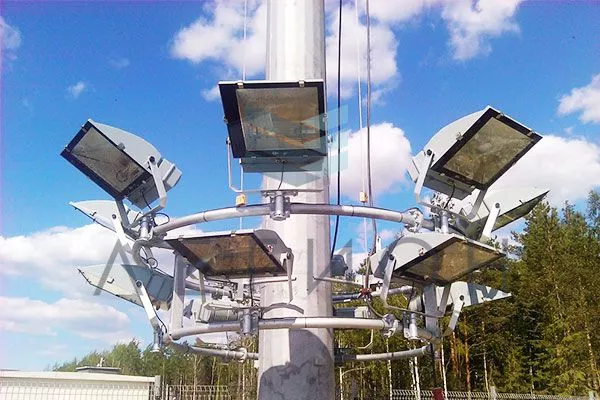

Чтобы осветить значительное пространство, на котором расположено месторождение, специалисты применяют ВМО высотой до 40 м. Столбы могут оборудоваться неподвижными или мобильными коронами, облегчающими эксплуатацию изделий. На мачтах монтируются 6-10 мощных прожекторов с металлогалогенными лампами и симметричными или несимметричными светораспределителями. Обычно мощность подобных светильников составляет 1-2 КВт. Уместность использования прожекторов со светодиодами для данного случая до сих пор вызывает споры у специалистов.

Иллюминация, относящаяся к охранному освещению, предполагает установку натриевых или светодиодных ламп и прожекторов на небольшом расстоянии от земли по периметру залежи, огражденной забором из металлической сетки или ж/б плит.
Конструирование иллюминации всех производств из нефтегазовой отрасли, являющихся объектами с опасной склонностью к пожарам и взрывам, обязательно включает создание защиты от молний. Защита от удара молнии создается на основе металлических многогранных ВМО и формируются из ряда составных секций для упрощения транспортировки. Столбы молниезащиты обязаны быть выше всех прочих конструкций на территории для притягивания молний. Обустройство оснований для молниеотводов и монтаж заземления проводится лицензированными компаниями.

Предписания к освещенности в лк для структурных объектов нефтянки:

Функциональная площадка – 30;
Механизм для вращения бурильной колонны -100;
ПУ без учета измерительных приборов – 150;
Силовой узел – 50;
Компенсаторы насосных станций – 75;
Люлька для подъема на высоту – 30;
Устройство подъема труб – 50;
Редукторный механизм - 30;
Совокупность желобов – 10;
Стеллажи – 10;
Мешалка для глины – 30;
Лестницы – 10;
Насосная система – 50;
Компрессорное помещение газоперерабатывающей фабрики – 75;
Точка замера уровня нефти в резервуарах парка – 50;
Устья нефтяных скважин – 30;
Периметр резервуарного парка – 2;
Наливные и сливные эстакады – внизу и у горловины бочки – 30
